新闻详情

国泉重力式游泳池水处理设备特点、原理介绍

来源:郑州国泉水处理设备有限公司作者:国泉水处理网址:http://www.hnyxhb.com/浏览数:1032
文章附图

.国泉系列设备性能描述

郑州国泉水处理设备有限公司生产的国泉系列水处理产品,从过滤效果和节省投资角度考虑,所提供的产品具有环保节能、节电、节水和节省后期运行费用的功能,国泉系列水处理产品有着优于国际技术,处理过的水质优于国标。

我公司在国泉系列产品上经过了大量的实践和试验,发明了用抗腐蚀和耐老化的UPVC材质代替了使用寿命短暂的钢制产品,使用年限达3040年以上,过滤介质采用了多层反复合滤料代替了单一的石英砂,增加了曝气容氧设备,反冲洗时间从以前的5-8分钟降低到了现在的2.5分钟,反冲洗彻底干净,自动化度高,技术已相当成熟,到目前为止已发展到了第三代产品。

目前在市场上已经运行非常平稳,性能在水处理行业已达到最佳过滤效果,并且已被许多大型企业广泛采用。

节能创新产品

本公司奔着自主创新、环保节水、节水节电、节省后期运行费用的原则,设计开发出的的一系列新型游泳池水处理系统,该系统具有节省土建60%,节电70%,节水80%,节省药品90%-100%(不计消毒剂),节省人力100%的作用和功能。

处理水质优秀

采用多层天然反复合滤料,处理后的水质浊度达到0.4NTU、水质永远天蓝透明,清澈见底。经过大量的实践证明,本新型水处理技术已经相当成熟,被许多知名企业和单位采购和使用,并广泛应用于全国各大城市。

运行成本最低

国泉系列设备运行费用仅相当于硅藻土设备和传统式砂缸灌的1/4~1/3,另外该设备采用耐腐蚀的UPVC材质制作寿命长达30--40年之久,是目前现有游泳池水处理设备中使用寿命最长的设备。


操作简单易懂

国泉水处理系统采用无人工干预的全自动运作,不需人工操作,操作省时省力,采用国泉水处理系统禁止使用混凝剂、助凝剂、灭藻剂,泳池水进入水处理设备后变为活化水,原水经过一系列曝气溶氧、多层精滤、消毒杀菌、恒温加热等过程后,进入良性循环,泳池水可以永久循环使用下去,无须更换。

服务热情周到

我们专为客户开通了全国免费服务电话,24小时为客户排忧解难,真正做到了售前、售中、售后的服务章程,让每一个成为和将要成为本公司的客户都没有后顾自忧

二、国泉水力全自动高效曝气精滤机的基本原理

水力全自动高效曝气精滤机的原理是以自然界客观存在的水体自净现象为理论依据,融入多种先进水处理好技术研发的一种新型的水处理设备。具体如下:

理论依据:自然界水体自净通过地表水在太阳的作用下蒸发至天空,形成云并通过降雨会落到地面,经过地层的多层过滤,汇聚到一起成为地下径流,再以泉洁净水体等形式流出或为人所用或汇流成何(周而复始),在这过程中,因地势的高低变化,自然的完成一些溶氧过程(比如瀑布等),使水自身的自净能力不断增强,“流水不腐”说的就是这个道理。

在研究水力全自动高效曝气精滤机的过程中,我们把水体自净所涉及的水处理理论及相关技术全都融合进来,比如说地层自然形成的反复合滤层形式、水力自动曝气溶氧技术;而且把水力自身的一些特点发挥到极致,比如利用了虹吸现象,实现反冲洗过程的自动控制,利用高差实现滤机的自动过滤,并在滤机中整合了水力澄清池。

国泉系列全自动精滤设备工作原理分部简介

来水由进水管送入过滤设备上部自动曝气充氧,经过滤层自上而下的过滤,滤后清水从连通管进入清(冲洗)水箱内贮存。水箱充涌后,进入出水槽,通过出水槽螺旋

曝气充氧装置再次曝气充氧出水。

过滤设备运行中,滤层不断截留悬浮物,滤层阻力逐渐增加,因而促使虹吸上升管内的水位不断升高。当水位达到虹吸辅助管管口时,水自该管中落下,并通过抽气管不断将虹吸下降管中的空气带走,使虹吸管内形成真空,发生虹吸作用,则水箱中的水自下而上的通过滤层,对滤料进行反冲洗。此时过滤设备仍在进水,反冲洗开始后,进水和冲洗废水同时经虹吸上升管,下降管排至排水井排出。当冲洗水箱面下降到虹吸破坏管管口时,空气进入虹吸管,虹吸作用被破坏,过滤设备反冲洗结束,过滤设备复又进水,自动进行下一周期的过滤运行。

国泉水力高效曝气精滤机的基本工作原理

理论依据:自然界水体自净通过地表水在太阳的作用下蒸发至天空,形成云并通过降雨会落到地面,经过地层的多层过滤,汇聚到一起成为地下径流,再以泉洁净水体等形式流出或为人所用或汇流成何(周而复始),在这过程中,因地势的高低变化,自然的完成一些溶氧过程(比如瀑布等),使水自身的自净能力不断增强,“流水不腐”说的就是这个道理。

水力全自动高效曝气精滤机的原理是以自然界客观存在的水体自净现象为理论依据,融入多种先进水处理技术研发的一种新型的水处理设备。具体如下:

首先原水在重立作用下,或压力作用下自进水管进入高效精滤机,被挡板分散进入浑水区,再从浑水区经过滤料层,承托层、网板进入集水区。原水中的悬浮物等浊质被截留和附着在滤料层的表面及滤料层之中,进入集水区的水为滤后清水。清水在滤前与滤后两液面位差作用下或原水压力作用下,自集水区沿数条冲、清水管自下而上进入清水区,再从清水区溢入顶部的多角集水槽,沿集水槽流至出水管,以重力流出高效精滤机。

随着过滤的持续进行,滤料层中截留和吸附的悬浮物等浊质逐渐增多,同时滤料过滤的阻力也逐渐增大,过滤速度也在逐渐减小,原水在虹吸上升管内的液面也逐渐上升。滤罐在过滤并开始向罐外产水的初期,或反冲洗后重新产水的初期,原水在虹吸上升管内的液面与滤罐内清水区的液面高度是相同的,随着滤料层阻力的增加,滤速逐渐减小,原水在虹吸上升管内正是从该起始液面逐渐上升的。当液面升至“反冲洗前,管内最高水位”时,说明滤料层的阻力达到了最大允许阻力,即达到了“期终水头损失”。如果急促过滤产水,滤后水的浊度将不合格,也正是此时,高效精滤机随即自动进入以下所述的反冲洗过程。

原水不断自进水管进入虹吸上升管在辅助虹吸管的管口处,进入辅助虹吸管并沿该管下跌,在下跌过程中通过“抽气三通”,并带走“抽气三通”侧管内的空气,而“抽气三通”侧管是连接虹吸管系统倒置U型管顶部的,这样,“抽气三通”就抽吸了虹吸管系统倒置U型管顶部和虹吸下降管内的空气,由于虹吸下降管的下部管口在排水水封内被水封住管口,于是倒置U型管顶部及虹吸下降管内逐渐形成负压,并且真空度逐渐增大,水封内的水在虹吸下降管的液面从“反冲洗前,管内最低水位”迅速上升,并越过倒置U型管顶部,与虹吸上升管内的原水汇合,形成虹吸,原水沿虹吸下降管下跌,于是反冲洗开始了,清水自清水区沿数条连通管,清水管由上而下进入集水区,从集水区通过网板、承托层,自下而上反冲滤料,使滤层处于膨胀,滤料相互摩擦、碰撞状态,被截留和吸附在滤料层内的悬浮物等污物随水流通过浑水区,进入虹吸管系,沿虹吸上升管,虹吸下降管进入排水水封井,流至下水管网。在反冲洗过程中,清水区内的水面迅速下降,同一体相隔的另一室的清水,进入正在反冲洗的一室内,参与反冲洗,以保证足够的冲洗时间。当清水区内的水面降至虹吸破坏斗管口时,空气自虹吸破坏斗的管口进入倒置U型虹吸管系的顶部,于是虹吸被破坏,虹吸管系内的反冲洗水断流,反冲洗结束。同时,处于膨胀状态的滤料层的滤料下落,原水仍进入浑水区,经滤料层,开始了又一个周期的过滤。如此周而复始地过滤,反冲洗,过滤……

当虹吸上升管内的水面尚未达到“反冲洗前管内最高水面”而欲进行反冲洗时,可以开启“强制反冲洗,压力进水阀”,使“抽气三通”抽气,从而达到认为强制冲洗的目的。

当反冲洗正在进行,而清水区内的水面尚未降到虹吸破坏斗管口,而欲停止反冲洗,从而节省清水区内可以节省的清水时,可以开启“反冲洗中途,认为进气阀”,人为地破坏虹吸,终止反冲洗。

                                   设备总体布局图



2.水力高效曝气精滤机工艺简介

l 呼吸融氧——增加水体溶解氧、鲜化、活化;模拟自然界的瀑布水流方式,根据氧转移原理提高含氧总量,在水流过程中降低液膜厚度,加速气、液界面的更新,增大气、液面的接触面积。也就是说充分水流细分,增大水流与空气的接触面积,在空气中充分曝气,使得水中富含溶解氧,同时水中的氨气、二氧化碳等有害气体从表面溢出。因为氧化还原作用是水体净化的主要作用,水中的溶解氧可以与污染物发生激烈的化学反应,由此去除水体中的有害物质。根据水质检测,处理后水中的溶解氧保持着饱和状态,使不始终鲜化、活化。

l 浮选处理——去除水体中有机无机物质通过具有呼吸功能(即曝气)作用,使水体产生了大量泡沫。产生泡沫的原因是水中的皂类和蛋白质类物质充当起泡剂,也就是氮、磷、油脂、蛋白质、叶绿素和阴离子合成剂等。当夹杂着泡沫的原水流到过滤层上时,由于泡沫比水轻,所以浮在水面以上,设备内压力极小,滤层采用粒径较小、比、重较大的天然反复合天然滤料,泡沫不能通过下面滤层,只能浮在表面。当泡沫越积越多时只能通过“呼出管道”排出,或者当滤罐反冲洗时,泡沫随着水流被冲走,此过程使水中发泡的各种有机无机物质得到较彻底地清除。

l 重力微压精滤——高效截留悬浮固体颗粒通过多层反复合天然滤料将“呼”不出、“浮”不去的固体微粒截留在按渗井原理设计的精滤层中。滤层粒径与原水上分散颗粒,它们之间是相吻合的。由于这种分层过滤的特点所致,甚至可以达到细菌的去除率90%以上。众所周知,大肠杆菌的粒径是0.5u,换句话说这种反复合滤层以去除0.5u以上的所有颗粒粒子,对0.5u以上的藻类同样得到有效的去除。

l 自动排泄功能——排出截留面上被拦截杂质原水穿过滤层,水中杂质被拦截,滤层阻力增大,造成水位上升,当水位上升到一定高时,按流体力学原理自动排泄、自动冲洗、自动恢复过滤,滤料自行排列复位。冲洗强度32L/m2.s,冲洗历时2min,达到滤后水质(浊度)<0.4mg/L.

设备工作原理

第一步:曝气溶氧

  当水处理机房在泳池上方时,通过提升泵将池水打入精滤设备的上部自动曝气溶氧箱进行充分溶氧。自动溶氧的过程中,吸入足够的氧气的同时,又把水中的氨、氮等有害气体分出,使池水通过和空气中的氧气充分的接触,可以增强水中污染物的凝聚,从而为下一步做好准备。

第二步:精滤

  曝气溶氧后的水经分配水箱流入四个精滤器中进行过滤,由于滤层才用的是不同矿料按颗粒的大小又大之小做成7层复合滤层,因而使过滤器不会因为压力加大而穿透滤层形成空转,同时在不断的截污的过程中,过滤层很快形成一层薄薄的生物膜,可进一步分解水中的有机物和无机物。另外,过滤介质采用的最小颗粒直径为0.15毫米,远远小于石英砂滤料,截污能力极强,因而出水浊度为<0.25NTU.

第三步:全自动反冲洗

池水经过以上两个过程处理后,进入按渗井原理设计的精滤层中。水中的杂质及藻类、藻类孢子被截留在滤层表面,水流过滤层后得到净化,当截留在滤层表面的杂质积累到一定程度后,水处理设备自动完成滤料的反冲洗,反冲洗结束后滤料自动复位,恢复精滤功能。整个过程是在水力作用下自动完成的,无须人工操作。

第四步:长效杀菌

设备自带消毒剂投加系统,在水处理过程中向水中自动投加消毒剂,用来杀灭水中的藻类和细菌,为才池水提供持续的杀菌灭藻作用,可形象地认为是为水体提供“免疫力”。

<1> 国泉曝气溶氧原理





   在曝气水箱中,源水从其中的内通上升,在顶端溢流流到360度辐射水槽中,在水槽中水流分三部分跌落,在空中形成三个极薄的水幕,根据氧转移原理,提高氧总转移系数需加强水流液相主体的紊流程度,降低液膜厚度,加速气、液界面的更新,增大气、液接触面积。也就是说水流充分细分,增大水流与空气的接触面积,在空气中充分曝气,使得水中富含溶解氧,同时水体中的有机物、含氮磷物质、氨气、二氧化碳等有害气体从水流表面溢出。因为氧化还原作用是水体净化的主要作用,水中的溶解氧可以与污染物发生激烈的氧化反应,由此去除水中的有害物质。根据水质检测,处理后水中的溶解氧保持着饱和状态,使水始终鲜化、活化。

 <2> 国泉除污(浮选)原理







水面上产生泡沫的原因是水中的皂类和蛋白质类物质充当起泡剂,也就是、N、P物质和油脂类物质。一般的压力罐由于采用大颗粒小比重的纤维球和石英砂等作为滤料,而且罐内压强比较大,泡沫可以通过滤层和处理过的水一起流出,不能去除泡沫,且泡沫越来越多直接导致水质变差。WQX系列的水处理设备中当夹杂着泡沫的源水来到过滤层上时,由于泡沫比水轻,所以浮在水面以上,设备内压力极小,滤层采用粒径较小、比重较大的矿石复合滤料,泡沫不能通过下面过滤层,只能浮在表面。当泡沫越积越多时只能通过上面的管道溢走,或者当滤池反冲洗时,泡沫随着一块被冲走。由此基本上去除了水中的尿素、N、P物质和油脂类物质

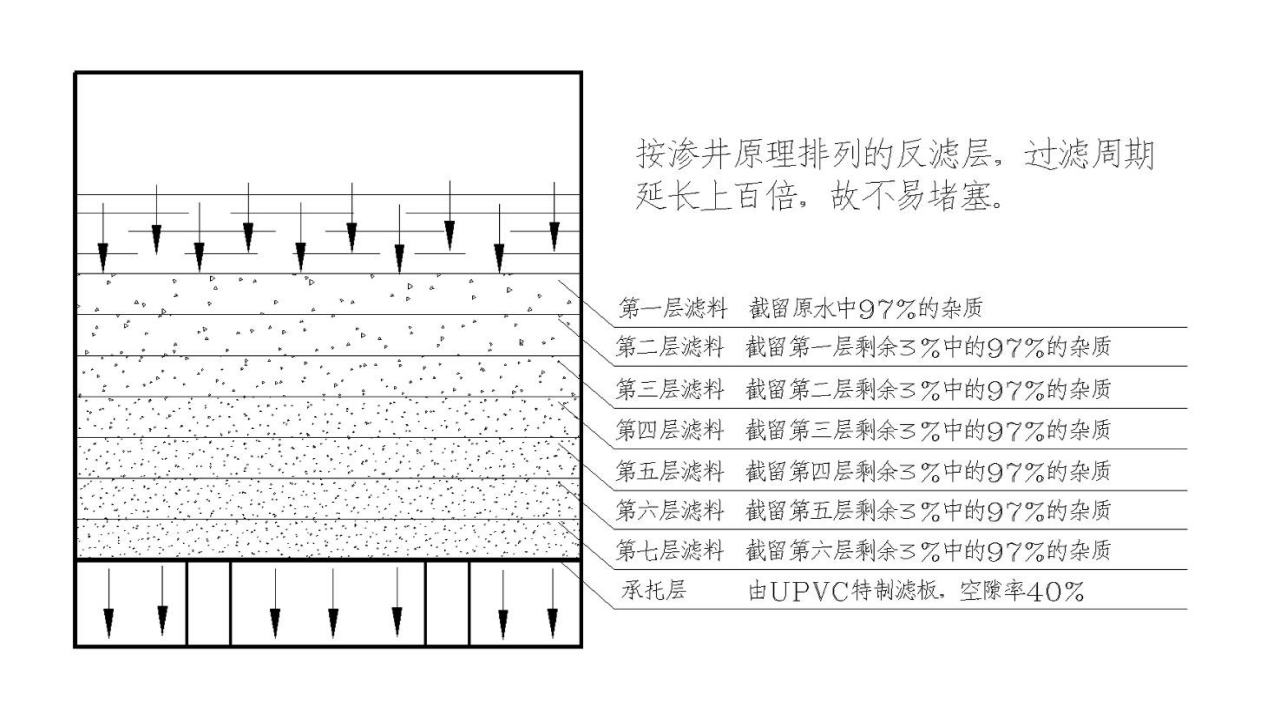

<3> 国泉过滤(渗井精滤)原理

      按渗井原理级配的复合多层滤料过滤,水按重力自上而下流动。第一层粒径d1=0.8~1.6mm、比重r1=2.4、厚度h1=300mm;第二层粒径d2=0.4~0.8mm、比重r2=3.2、厚度h2=200mm;第三层粒径d3=0.2~0.4、比重r3=4.2、厚度h3=70mm;第四层……。第一层截留颗粒重的97%,剩余颗粒数的3%,第二层截留颗粒重的3%的97%,颗粒数的97%的3%,以下类推。第一层滤料的厚度最大,逐层厚度减薄,每一层都允许透过重量的3%,每一层都没有堵死,都有空隙。最后一层仍然有空隙,只不过此时浊度已经小于0.4度,没有必要再增加过滤的层数。

渗井的特点是,污水虽然浓度大,含污量大,但长期使用不会堵死,不会不再渗水。按此理论设计的精滤机具有同样效能,不易堵塞,不会频繁冲洗,使工作周期大大延长。

按渗井反滤层级配的依据就是着眼污水本身的特性。滤层粒径与污水中分散颗粒,它们之间是相吻合的。污水中的分散颗粒,可以按颗粒大小排列出许多级别,正常规律是颗粒大的这一级与紧靠它的颗粒小的这一级之间的关系基本都是97%和3%的关系 ,上层截留的大颗粒与下层截留的小颗粒存在着一种微妙的比例关系,即上层截留的颗粒重量占总重量的97%,而颗粒数只占3%,而下层截留的颗粒重量又是3%的97% ,以此类推。这就是按渗井反滤层级配的复合滤料层,把污水中的颗粒按层截留,拉开距离,每层都不会堵死,延长工作周期的原因,也是最有效地提高出水水质的原因。

由于这种分层过滤的特点所致,甚至可以达到细菌的去除率90%以上。众所周知,大肠杆菌的粒径是0.5μ,换句话说这种复合滤层可以去除0.5μ以上的所有颗粒粒子,对0.5μ以上的同样得到有效地去除。

<4> 国泉自动反冲原理

    源水通过滤层,水中杂质被拦截积累起来,滤层阻力增大,造成水位上升,当水位上升到一定高度时,此时水通过一辅助虹吸管,整个系统形成自动虹吸,设备反冲洗开始,通过自动定时装置,冲洗历时3.5分钟即可达到反冲洗效果。所以反冲洗工作周期取决于水质,冲洗周期可由数小时到数月。

与其他泳池设备技术对比

<1> 国泉设备与其他设备的10大差异

1、科学的水处理工艺:气浮处理、复合精滤、消毒杀菌、曝气溶氧,全面领先世界上其它泳池水过滤工艺。

2、水质极优:拒绝投放伤害泳者健康的絮凝剂(铝盐)、除藻剂(硫酸铜);池水三氯甲烷(氯仿)含量优于国家饮用水标准。一池水可永远循环使用,每日只需补充少量蒸发水,池水永远优于国家标准。

3、机房占地小

4、设备功率低

5、自动化程度高:全系统是水力自动化系统,只有水泵是唯一动能,水泵一开启,池水就按照专家设定好的通道进行全自动化运作,没有维护、没有失误。

6、设备使用寿命长:设备为全UPVC材质,无腐蚀,无换件,不用换衬里,也不用换滤料,设备承诺保用40年。

7、溶氧技术:使池水的溶氧量8.8mg/l接近或达到水溶氧量的极限,以此抑制藻类生长,增强池水自身免疫力。活水――溶氧量高的水。

8、自动反冲洗:当滤层含污量达到极值,滤机内流态发生改变,自动实施反冲洗,污水自动排入污水管道。

9、无需专人职守:全系统水力自动化运作,无需专职人员操作。

10、水色碧蓝:因高溶氧量,水色呈现液氧的天篮色。可选白色磁砖,泳池也更安全。

<2>国泉水处理工艺与砂滤水过滤工艺水质的不同之处

1、概论:国泉水处理系统工艺是,首先将池水先经过曝气气浮箱进行气浮处理,以消除池水中的主要污染物――人体尿素、溶解酶、溶解蛋白、油脂和藻类污染等。然后再经过七级反滤工艺,除去池水中的杂质。同时吸纳大量的空气,保证池水中的溶氧量接近水溶氧量的极值,以此抑制藻类的生长繁殖。水体溶氧量3mg/l时,藻类生长浓度为100~260mg/l; 水体溶氧量5mg/l时,藻类为40~100mg/l; 溶氧量8mg/l时,藻类生长浓度仅有5~10mg/l。(水不同于空气,其溶氧量有最大值,随温度高低而变化,约9mg/l左右。

砂滤式水过滤系统:池水通过密闭砂罐中石英砂的缝隙过滤池中的杂质,同时用沉淀剂絮凝水中的细小悬浮物,用除藻剂以破坏藻类细胞壁杀死藻类。

2、有害物质:国泉系统水处理过程无有害物添加。砂滤系统所添加的有害物有:絮凝剂复合氯化铝和除藻剂硫酸铜。另因砂滤系统无法处理泳池的主要污染物――有机污染,其有机物在消毒剂的氧化作用和厌氧环境下,三氯甲烷的浓度很高。

3、絮凝剂、除藻剂的工作原理:

氯化铝(米黄色粉末)在泳池水中溶解产生铝离子,与水的反应形成氢氧化铝胶体,以此吸附水中的细小悬浮物,增大沙罐的过滤效果。但铝离子对人的神经系统危害很大,能影响儿童智力发育和导致老年痴呆症等。

硫酸铜(篮绿色晶体)在水中以离子形式存在,以铜离子破坏藻类细胞膜,来杀死水中藻类。铜离子同时对人体皮肤、脏器的伤害更大、更直接。

铝、铜在水处理领域中,是明确要处理的有害物质(见《游泳池设计规程》第68页,但泳池行业因大多采用砂滤系统,而无法克服)。即使不了解它们的危害,但普通的泳者都能感觉到它们所引起的不适。如,泳者头发胶着,就是铝离子所引起的;铜离子直接让泳者觉得眼睛发涩,皮肤发糙等。

4.三氯甲烷(氯仿):无色液体,溶于水,为甘草的霉味,致癌物质。

消毒剂与有机物发生反应会生成三氯甲烷,但是如果运用了国泉设备,有机物的问题解决了,加氯的目的就是为了维持水中的余氯,同时泳池水体为好氧水体,而非厌氧水体。在这种情况下,就完全把三氯甲烷控制到对人体无害的浓度。

而砂滤设备因无法控制三氯甲烷,故长久以来卫生部门并无检测标准,仅有一个泳池行业的默认值为2000微克/L。

<3>国泉精滤系统去尿素

   在曝气水箱中,水从其中的内通上升,在顶端溢流流到360度辐射水槽中,在水槽中水流分三幅水幕跌落,在空中形成三个极薄的水幕,根据氧转移原理,提高氧总转移系数需加强水流液相主体的紊流程度,降低液膜厚度,加速气、液界面的更新,增大气、液接触面积。也就是说充分水流细分,增大水流与空气的接触面积,在空气中充分曝气,使得水中富含溶解氧,同时水中的氨气、二氧化碳等有害气体从水流表面溢出。因为氧化还原作用是水体净化的主要作用,水中的溶解氧可以与污染物发生激烈的氧化反应,由此去除水中的有害物质。根据水质检测,处理后水中的溶解氧保持着饱和状态,使水始终鲜化、活化。

由于水中的尿素浓度比空气中的浓度高,尿素属于易挥发物质,所以尿素会不断地从水中散发出来,同时通过吐故纳新器的作用增大了水与空气的接触面积,使得这个挥发过程更加强化。

二、国泉水力全自动高效曝气精滤机的特点

1国泉系列游泳池水处理设备的十大优点

1. 系统水力自动化、无阀门、无操作、利用水力自动化原理完成曝气溶氧浮选去泡,七层过滤和反冲洗过程,无需设置专职管理人员。

2. 前瞻性技术,领先世界同类产品,节水70% 、节省药品90100%(不计消毒剂)

3. 全部无压水处理,循环水泵扬程一般为6~8能耗低,无冲洗水泵节省电量80%以上,比其他类型水处理设备大量节约运行费用,运转费用仅为传统水处理系统的1/10-1/15

4. 设备结构紧凑,安装空间集中、占地面积小,节省土建50-70%。

5. 正常情况下禁止投加混凝剂、絮凝剂、灭藻剂等对泳池造成化学污染的药剂,也不需要大量地更换水,使水形成良性循环,可永不更换。

6. 处理后的水溶解氧≥7.5mg/l(达到饱和量),因此鲜化、活化,水质优,出水浊度0.4~1mg/L,池水永不换,永远天蓝透明。

7. 根据设备内部截污情况适时反洗、清洗过程中不间断供水,管路压损极小,有效的去除水中的泡沫即去除水中有机物质(含磷、氮等发泡物质),以保持良好的水质,使水面波光粼粼,泛出蓝波。

8. 设备反冲洗历时短(约2.5分钟),反冲洗强度大(32l/.s,反冲洗用水量少。

9. ;设备无定期维修和耗材更换,系统主体设备保用40年以上。

10. 处理后的水质指标优于国家标准,部分指标超出国家标准多:泳池水处理后浊度≤0.4度、色度≤15度,溶解氧≥7.5mg/l

2)采用多层反复合滤层,有效的提高了滤层的含污量和过滤精度,从而保证了处理水的纯净度。

滤层数达七层,最小粒径为0.25~0.5mm,这些都有效的提高了滤层的含污量和过滤精度,再加上整合了的水里澄清池,使游泳池循环水处理摆脱投加絮凝剂成为现实。不但大幅度的减轻了操作人员的工作强度和难度,也避免了水质变成絮凝剂的水溶液(就是人们常说的泳池水“药水”,是过量投加絮凝剂导致的,常用絮凝剂多为铝盐,投加过多会呈酸性,酸性水会对人体的一些器官产生不良影响)

3)多种水力自控技术的合理运用,有效的避免了水资源的过量浪费。

首先,水力全自动高效曝气精滤机中引入的水力自动曝气溶氧技术,可以有效地转化游泳池水中的有机污染物,这些有机污染物以尿素等含氮有机物为主,这些含氮有机物与氯(或其化合物)反映生成三卤甲烷(THMs),众所周知,三卤甲烷是致癌物质,鉴于氯有良好的持续杀菌能力,在当前尚未有更有效的消毒剂来代替它的情况下,降低水中含氮有机物的浓度,避免生成三卤甲烷是至关重要的,而向水中充氧正好起到这个作用。因为在水中痒充足的情况下,含氮有机物首先会转化为氨氮,并在水中所含又的亚硝酸菌的作用下,将氨氮转化为硝酸根离子,以稳定的硝酸盐形式存在于水中,不会与氯作用生成三卤甲烷。有效的转化了含氯有机物就可以避免了用大量清水来稀释有机污染物,从而可以大幅度的降低水耗。其次,借鉴无阀滤机原理,利用虹吸现象实现反冲洗全程的水力自动化控制,当滤层和曝气滤机反冲洗时的最大冲洗水头损失固定的情况下,反冲洗的最佳时间是可以通过测定,最终成为一个定值的,这在设备最终调试过程中完成,它的确定可以有效的避免从前完全要靠个人经验来进行反冲洗的弊端,使得曝气滤机的反冲洗真正达到适机而冲、适时而断,即避免了原来反冲洗的复杂性操作,有效的保证了反冲洗的质量,还可避免不必要的水资源浪费。

4)采用白色UPVC塑料制作,结构紧凑,整体美观,设备使用寿命与UPVC材质衰变期相同,大约40年以上。

水力全自动高效曝气精滤机采用UPVC板材成型,焊接而成,最后现场分体,模块化安装而成,整个曝气精滤机分以下几个模块组成:上部为水力自动溶氧澄清模块,下部为四个自立独立的精滤模块,整个曝气滤机过滤系统,还有一些辅助模块,比如水泵模块,加热模块,消毒模块,平衡水箱模块等。至于在具体工程中采用哪几个模块,要根据机房地面标高和游泳池水面的关系来具体选定。使用寿命对于一个完全靠水力自身驱动的装置来讲,只要制作它的材质不出问题,它的使用寿命就不会终结,比如常见的水车,水磨等。当今能见到的这些装置很多已运行了几百年之久,而且还在稳定的运行。所以曝气精滤机的使用寿命与UPVC的材质的衰变期是相同的,一般为40年左右。选定用UPVC材质制作的原因主要是由于UPVC材质稳定,物理性能较好、美观,易于加工,耐腐蚀,也就不会出现以前压力罐碳钢制作时还要定期换里衬的弊端,UPVC材质相对环保,虽然在自然界分解较慢,但它可以回收并可反复利用。

14.3  循环过滤设备的维护保养细则手册

序号

保养部位

具体保养时间及方法

1

水泵电机的保养

时间:每月保养一次

保养方法:每月开启电机的机油添加处,添加润滑机油,每次添加约20-30克,确保电机轴及叶轮运转正常。

2

毛发聚集器的保养

时间:每星期保养一次

保养方法:开启毛发聚集器上盖,清理污物后,将内格栅至于5%的氯制品溶液中浸泡10分钟,防止毛发聚集器因细菌结块污染游泳池水质。

3

消毒设备的保养

时间:每月保养一次

保养方法:卸下加药软管,置于3%-5%的稀盐酸中浸泡5分钟,是软管内的药品垢滓与盐酸充分反应后退却,保证加药系统的加药量正常。

4

过滤设备的保养

时间:每月保养一次

保养方法:每月定期强制将过滤器的每个滤罐反洗一次,时间较正常时间2.5分钟延长到10分钟,保证彻底将精滤层中的污物冲洗干净,确保过滤器的过滤精度及质量。

三、水力全自动高效曝气精滤机的相关设计资料

(1) 由水力全自动高效曝气精滤机组成的循环水处理系统的分类:

由水力全自动高效曝气精滤机组成的循环水处理系统分为两类:机前泵系统和机后泵系统。顾名思义,机前泵系统即为水泵组在水力全自动高效曝气精滤机之前,适用于水处理机房地面比游泳池水面相同或略高时,整个系统相对简单;机后泵系统即为水泵组在水力全自动高效曝气精滤机之后,适用于机房地面低,泳池水面5.5m以下时采用,整个系统相对机前系统较复杂,造价相对也高些。

循环周期的确定:

循环周期按“游泳池设计师范”中规定的“4~6小时”确定,其具体值由预期在一个循环周期游泳池所接纳的人数确定,正常一个循环周期泳池所能接纳的人数上限时采用6小时,否则一般按8小时为一个循环周期计算。

循环水量的确定

一般按水处理设备全天24小时运行计算:所需选用的设备的循环水量=泳池水容积(m³)/循环周期

水泵的选择

1) 水泵的水量与循环水量相当(机前泵系统)

2) 水泵的扬程

a 为水泵到设备之间连接管路沿程损失加上水泵轴心到设备最高处的高度再加上500600mm的保护水头

b 机后泵系统的水泵扬程为,水泵到游泳池之间的管路的沿程损失加上水泵泵轴到泳池水面的高差再加上500600mm的保护水头。

(2) 泳池的进回水方式的选择

国际泳联推荐的循环方式为“逆流式即池底布满水口,池沿设置溢槽,水从池底进入从池盐溢出回到循环处理设备,这种循环方式的优点是布水相对均匀。表层漂浮物可随水流祛除,但它对建造的要求较大,管路沿程损失也较大,并需要建造平衡水池,相对建造成本较高,当池沿平整度不均匀的情况下,池水会出现短路的现象(即处理后的水未经使用就直接回到了水处理设备)。

我们一般采用模拟河流流动的“顺流式“循环方式,它的优点是建造简单,只需在池壁上预埋进回水口即可,不需要建造平衡水池,建造费用相对较低,管路沿程损失较小;但也有弊端,当进回水口连接管的连接方式采用不当时会出现死水区,池面会残留一些漂浮物,需人工去除;就中国目前情况而言‘顺流式’的循环方式是最适合中国目前国情循环水处理方式。

四、经过滤后的水池水质各项要求达到人工游泳池池水水质的卫生标准,具体如下:

1、国际游泳协会(FINA)关于游泳池池水水质的卫生标准的规定:

序号

项  目

水质卫生标准

备  注

1

温度

27±1


2

pH

7.27.6泳池一体化过滤设备(电阻值10.13Ω~10.14Ω)

宜使用电子测量

3

浑浊度

0.10FTU

滤后入池前测定值

4

游离性余氯

0.30.6mg/L  DPD

液体

5

化合性余氯

0.4mg/L

地埋机一体机

6

菌落

21±0.5:100/ml

24h48h72h

37±0.5:100/ml

24h48h

7

大肠埃希氏杆菌

37±0.5:100ml池水中不可检出

24h48h

8

绿脓杆菌

37±0.5:100ml池水中不可检出

24h48h

9

氧化还原电位

700mV

电阻值为10.1310.14投药泵

10

清晰度

能清晰看见整个游泳池底


11

密度

kg/dm3

20℃时的测定值

12

高锰酸钾耗量

池水中最大总量10mg/L


其他水最大量3mg/L

13

THM(三卤甲烷)

宜小于20μg/L


14

室内泳池的空气空气温度

至少比池水温度高2

由于建筑原因

*细菌的测试应使用膜滤。过滤后,将滤膜在37℃温度下在胰蛋白酶解蛋白大豆琼脂中保存24h,然后将滤膜放入隔离的培养基中。

2、建设部新制定的游泳池池水水质卫生标准新规定(参照):

1 游泳池池水水质常规检验项目及限值

序号

项  目

限    值

1

浑浊度/NTU

1NTU

2

pH

7.07.8

3

尿素mg/L

≤3.5L

4

菌落总数(36±1),48hCFU/ml

≤200

5

总大肠菌群【(36±1),24h

100ml不得检出

6

游离性余氯mg/L

0.21.0

7

化合性余氯mg/L

≤0.4

8

臭氧(采用臭氧消毒时)mg/m3

≤0.2以下(水面上空气中)

9

水温

22~30

10

氧化还原电位

不小于650mv

明:

1、浑浊度是反映游泳池物理性状的一项指标,从消毒和安全考虑,池水的浑浊度应高于等于生活饮用水卫生标准要求。

2pH值:由于大多数消毒剂的杀菌作用取决于pH,因此必须使pH保持在一种消毒剂的最佳有效范围内,所以在游泳池水处理中,调节池水的pH很重要,这个方面比生活饮用水的pH允许范围在6.58.5对人们的饮用和健康的影响有更加严格的要求。

3、微生物等指标和人体健康直接相关,所以需要有足够的消毒剂余量,pH维持在一定水平,水质平衡,同时经常反冲洗过滤器,并且游泳池管理完善。
